床身及纵向滑台：左右床身上面平铺装有大规格直线导轨副，纵向滑台可沿直线导轨灵活移动。
龙门装在纵向滑台上，采用左右床身平铺布置的各两条高承载力直线滚动导轨副导向，移动灵活。驱动采用AC伺服电机和精密大螺距滚珠丝杠副双侧同步驱动，高的定位精度和重复定位精度，龙门2侧各带2个共4个液压锁紧缸，可以在钻孔时锁紧龙门，钻孔的稳定性。

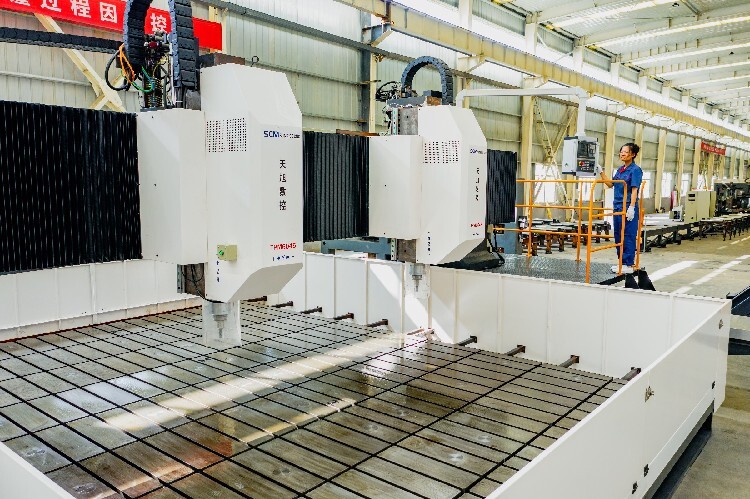

机床龙门的横梁上安装着两个可数控移动的滑板，两个动力头滑板的Y轴移动，采用两条直线滚动导轨副导向，驱动分别采用安装在两导轨中央的两套AC伺服电机和精密滚珠丝杠副传动，机床具有高的定位精度和重复定位精度,每个滑板带1个液压锁紧缸，可以在钻孔时锁紧，钻孔的稳定性。

本机床有机床照明灯，有利于观察和操作。
机床配备光电寻边器，可以方便地找正工件的位置。
本机床配备的液压系统，完成龙门与滑板的锁紧，垂直滑枕的液压平衡和主轴液压松刀。液压系统的冷却采用油冷机，有效的控制油温。

数控操作台安装在龙门上，可随龙门纵向移动，操作方便。本机床数控系统采用德国西门子数控系统，并配有USB接 口和LCD液晶显示屏，上位计算机管理，钻孔坐标可实现CAD/CAM直接转换，方便了编程、存储、显示和通讯，操作界面具有人机对话、误差补偿、自动报警等功能。

工件孔位可采用键盘或CAD软盘输入后自动生成加工程序。具备钻孔前孔位预演和复检功能，操作方便。编程中，两主轴在X方向移动，当一个动力头钻完孔后，需等待另一个动力钻完后，X方向再移动，，当一个动力头出现故障，按紧急停止按钮时，另一个动力头也停止，同时整机停机。

电器柜侧挂，以减少占地面积
本机床选配置的滚珠丝杠、直线滚动导轨、液压泵、阀、变频器、进给伺服电机及其驱动器、数控系统等均为产品，机器的精度、可靠性可与进口设备媲美，故障少、开机率高。
