销售高速数控角钢钻孔生产线培训

销售高速数控角钢钻孔生产线培训

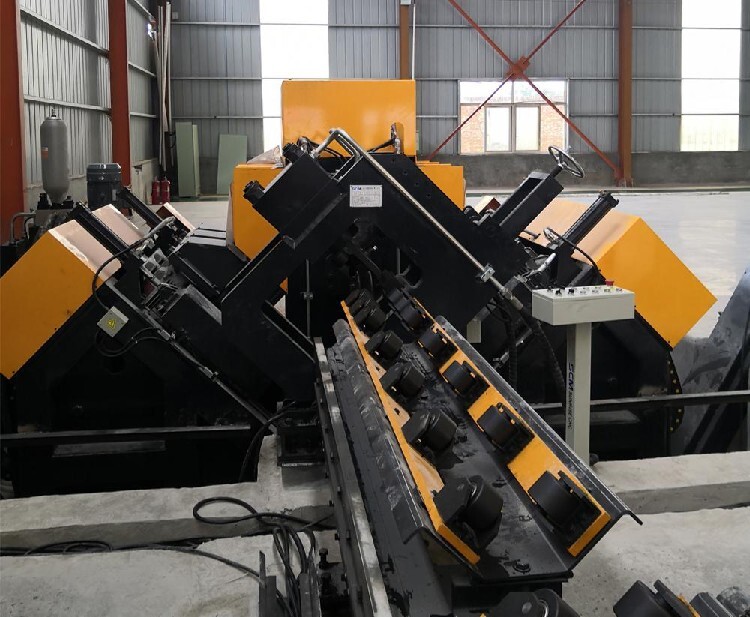

打字单元采用闭式机身，强度高，机身稳定。
制孔的位置精度高。该生产线的送料装置为伺服电机驱动，齿轮、齿条传动，并设有检测齿条、齿轮，检测编码器进行位置精度反馈，构成全闭环控制；钻削动力头在角钢两翼方向上的移动由伺服电机驱动，滚珠丝杠传动，从而了角钢工件上孔的位置的。

钻孔效率和制孔质量高。钻孔单元装配有六组数控钻削动力头，在角钢的两翼上各有三组。角钢两翼上端距相同的同孔径的孔，两侧对应的钻削动力头可同时进行钻削。钻削主轴采用台湾BT40精密主轴（内冷），钻头采用硬质合金钻头，钻头切削速度可达200m/min（一般高速钢麻花钻为25-35m/min），送给速度快。伺服电机驱动数控钻削动力头进给、钻头的快进、工进、快退由数控系统控制，自动完成。钻头的后退位置可在上位机中设置，减少了空行程，进一步提高了生产效率。制孔的孔径公差小于0.1mm，孔的光洁度Ra小于6.3μm，孔的加工质量较高。

液压系统主要的电磁阀采用意大利ATOS产品，液压管路采用卡套式管路联接，液压系统的冷却采用风冷。
上位机采用中文界面，一般操作工易于掌握，可显示工件图形及孔位置的坐标尺寸，便于检查，也可接受由放样软件生成的工件加工程序。采用上位机管理，地方便了程序的存储、调用。
