易拜科电磁兼容设备KES4022放电发生器

> 一体化设计（无机箱）；
> 温湿度记录和保护；
> 自动性转换；
> 放电模块可互换，自动识别；
> 电池支持长时间测试；
> 内置标准测试程序库；
> 智能检测空气放电失效性。

技术参数

接触放电

1000V – 16,500V（±5%）

空气放电

1000V – 16,500V（±5%）

电压步进

100V

保持时间

大于 5s

性

正、负

RC模块识别

自动识别并LCD显示

温湿度

内置温湿度计，记录和保护功能

脉冲重复频率

单次/0.1/0.2/0.5/1/2/5/10/20Hz

触发模式

手动&自动

脉冲计数

1-9999

接触放电模式

150pF/330 ohm

简易程序

依据各种标准等级进行测试

上升时间

0.8ns ± 25%

启动测试程序

参数在线可调，简单，易于操作

评估程序

进行20Hz接触放电，对受试设备的测试点进行评估

标准测试程序

符合 EN/IEC61000-4-2

通用参数

重量

约7kg

环境温度

15℃-35℃（操作条件）

相对湿度

30%-60%（操作条件）

气压范围

86kPa-106kPa

工作电源

100V-240V（±10%）; 50/60Hz（大陆地区默认AC 220V 50HZ）

ESD3000 EMC PARTNER 静电发生器 二手静电枪 手持静电仪
ESD3000 - EMC PARTNER
AA电池供电的手持式ESD模拟器，电压高达30kV。模块化设计，网络适用于广泛的标准和应用。

AA 电池供电，重量轻的静电放电 （ESD） 发生器。提供 16 kV 版本，可升级到 30 kV。模块化架构，具有适用于家用和工业电子、汽车、和航空电子应用的网络。完全符合大多数人口标准，包括IEC 61000-4-2，ISO 10605，MIL-STD-461 CS118和DO-160第25节。

脉冲

可持续发展教育 |高达 16kV
可持续发展教育 |高达 30kV

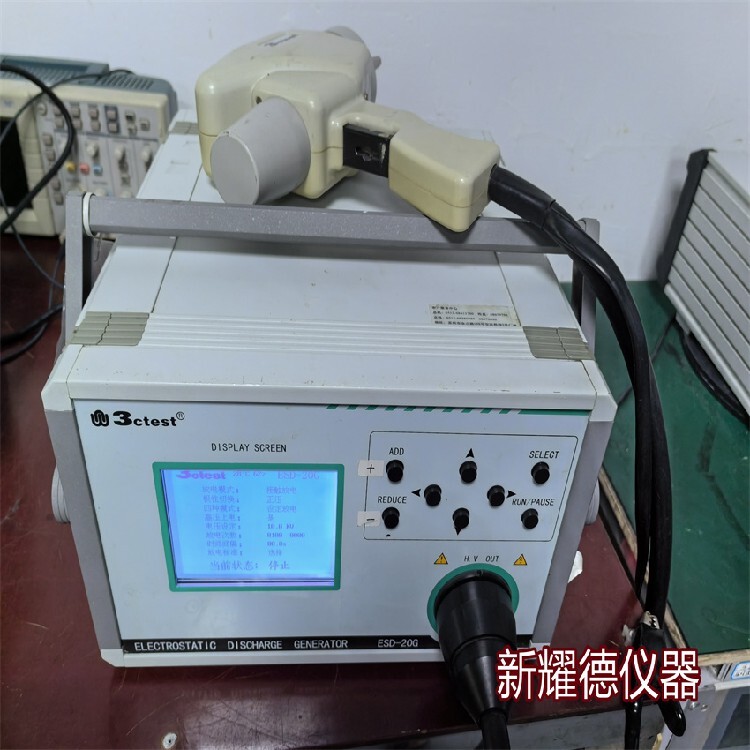

静电放电发生器 ESD-202B 二手静电枪 ESD-203B价格


静电放电发生器系列产品符合新IEC61000-4-2和GB/T17626.2标准的要求，为评定电子电气设备经受静电放电时的抗扰度性能提供 全面完善的解决方案。该系列产品可提供的大输出电压有20kV和30kV两种可供用户选择。代表同类产品水平，为您的静电放电抗扰度测试带来特体 验。


试验目的：主要模拟带电的人体或器物对设备干扰及破坏情况，用于评点电子设备抗静电破坏的能力。



技术参数：



规格型号Product model ESD-202B
输出电压Output voltage 0.1~20kV±5%
输出电压极性Polarity 正/负
放电电容Energy storage capacitance 150pF±10%，(可更换)
放电电阻Discharge resistor 330Ω±5%，（可更换）
放电电流上升时间Current rise time 0.7~1ns
测试功能Testing functions 单次、计数、20pps、气隙放电、接触放电、IEC等级内置（single、count、20pps、air、contact、IEC level）
触发模式Trigger mode 自动、手动、枪体全操控（电压渐升/降＋极性切换＋高压启停）AUTO、MANUAL、SWEEP AND MANUAL
放电次数Numbers of discharge 1~9999
放电间隔Repetition 0.05s~9.99s
电源Power supply AC85~265V 50/60Hz
使用环境Operational environment 环境温度：15～35度；相对湿度：25～75％（不得结露）；大气压力：86kPa~106kPa
外形尺寸Outline dimensions (W)280*(D)350*(H)150mm
重量Weight 约5.0kg

产品特点：



1、 符合新IEC61000-4-2和GB/T17626.2标准的要求；


2、 结构紧凑，小巧轻便，便于携带，为现场测试带来方便；


3、 严酷度设计理念，提供接触放电和空气放电测试电压裕度，满足所有通用静电抗扰度测试标准；


4、 阻容套件配置，枪体可方便更换阻容套件，满足不同静电标准试验要求；


5、 产品在操作功能上引入IEC标准等级内置、强化枪控等功能，操作更加人性化。

特点


符合EN/IEC61000-4-2标准要求的静电放电模拟仪*大测试电压∶可在±30kV的宽松条件下实施测试。提高了波形品位(可输出扰动较少的波形)采用了注重操作性的新颖面板设计可适用ISO10605标准/各类静电标准


■ KES4021 输出电流波形（水平1）


放电电流波形中1 次峰值的上下波动至2 次峰值的波形扰动是导致测试结果产生差异的原因之一。静电模拟仪「KES4021」输出的放电电流波形，其扰动少，是一种符合测试再现性要求的产品。即∶「链接少」＝「提高测试再现性」→构建「测试仪相关功能」。本公司极力追求提高波形的再现性、精度、品位，从而开发出了静电放电模拟仪「KES4021」。

放电枪


特点
■储能电容器和放电电阻器的更换操作简便。
※除标准附属件CR组件（150pF／330Ω）外，还在选购件中
备有CR组件（330pF／2kΩ）等各种配套件。
■能真实地再现符合IEC61000-4-2标准要求的波形
可适用于采用现有规格Edition1.2的电极靶的波形校验方法。
并采用了力争提高波形品位，抑制波形扰动(紊乱)的设计

静电放电发生器ESD-8012BW 20KV静电枪
ESD-8012系列是由NEO-SYSTEM株式会社研制的在性能方面完全符合并优于新的IEC61000-4-2标准要求的测试仪，为评定电气和电子设备经受静电放电时的抗扰度性能提供全面完善的解决方案；可提供的大输出电压有20KV和30KV两种可供用户选择，中心覆盖标准中严酷等级的静电电压要求，可以静电放电试验的可比性和再现性，该产品为全智能化产品，在性能稳定性方面处于行业水平。



一、产品特点：

1、全新严酷度设计理念，阻容套件配置，放电枪体可方便更换阻容套件，满足所有通用静电抗扰度测试标准。

2、功能，内置IEC标准等级，主机自动触发模式，主机自动电压渐升扫描模式，主机自动正负极性切换模式，操作简便。

3、用户自编试验程序模式，您可以根据实际试验要求自由编制一个适合的试验程序并保存，以便下次调用，也可以随机任意删除不用的程式，操作更加人性化。

4、高性价比，主要器件全进口、寿命长、可靠性高、故障率低，30KV长时间稳定工作。

ESD61002A静电放电发生器技术特点：

◆符合 IEC61000-4-2 和 GB/T17626.2 标准的要求；

◆液晶显示，智能控制

◆部分关键元器件采用*产品，可靠、。

◆设备小巧轻便，易于操作

◆内置静电放电标准四等级参数

◆使用程控高压电源，可靠性好

◆无论是接触放电还是空气放电，都可以持续在高电压工作

◆使用简单,无需注意操作顺序（有软件保护）

◆可以方便更换阻容器件,以满足不同标准的试验要求

◆可以根据国标标准变化，在原来设备上轻易升级

ESD61002A静电放电发生器全部采用彩色液晶触摸屏显示，内置计算机控制，人机对话，操作简单；内置IEC61000-4相关标准试验等级；RS-232通讯接口，可实施远程控制,可以选配测控系统软件。

二手静电发生器 noiseken ESS-2000 30KV EMC模拟发生器
数据表
空气放电电压 0.20 - 30.0kV ±5%
接触放电电压 0.20 - 30.0kV ±5%
电压分辨率 0.00 - 30.0千伏
辐射等级 第三
放电提示 空气和联系
脉冲网络 150 pF/330 欧姆
持有时间 超过 2 秒
充电电阻器 10M°（53M°与TC-815R放电枪组合）
极性 正或负
操作模式 IEC 严重程度，手册，扫描，程序
显示 带背光的 LCD
放电重复 0.05 - 600.0 秒
卸货柜台 1 - 60000 次
电池续航时间 不适用
标准满足 EN/IEC61000-4-2
尺寸 （W）250 × （H）324 × （D）320 毫米
重量 8 公斤 （17.5 Lb" s）
